Alimentador Eletrônico

Alimentadores Eletrônicos para Prensa

Destinados à alimentação contínua de fitas nos processos de estampagem, posicionam o material com grande precisão na ferramenta. O tamanho do avanço desejado é digitado diretamente na IHM do PLC montado no painel de comando, reduzindo drasticamente o tempo de preparação e garantindo o correto ajuste do passo independentemente da habilidade do operador.

Parâmetros de velocidade e aceleração podem, também, ser ajustados via IHM de forma a se obter o máximo de performance do sistema nas melhores condições de operação.

Características Técnicas:

  • Precisão no posicionamento da fita ± 0,1 mm (nas condições ideais de operação);
  • Avanços programáveis entre 0,01 ~ 9.999,99 mm com incrementos e 0,01 mm;
  • Acionamento por servomotor “brushless” de alto torque;
  • Controlador microprocessado com sistema de posicionamento integrado;
  • Painel de operação com CLP / IHM montados em console próprio;
  • Rolos alimentadores em aço especial, tratados termicamente;
  • Sincronismo entre os rolos alimentadores inferior e superior por engrenagens;
  • Abertura / regulagem da pressão pneumática dos rolos alimentadores;
  • Cesto de roletes / guia fita na entrada do material;
  • Suporte de montagem com regulagem da altura da linha de passe.

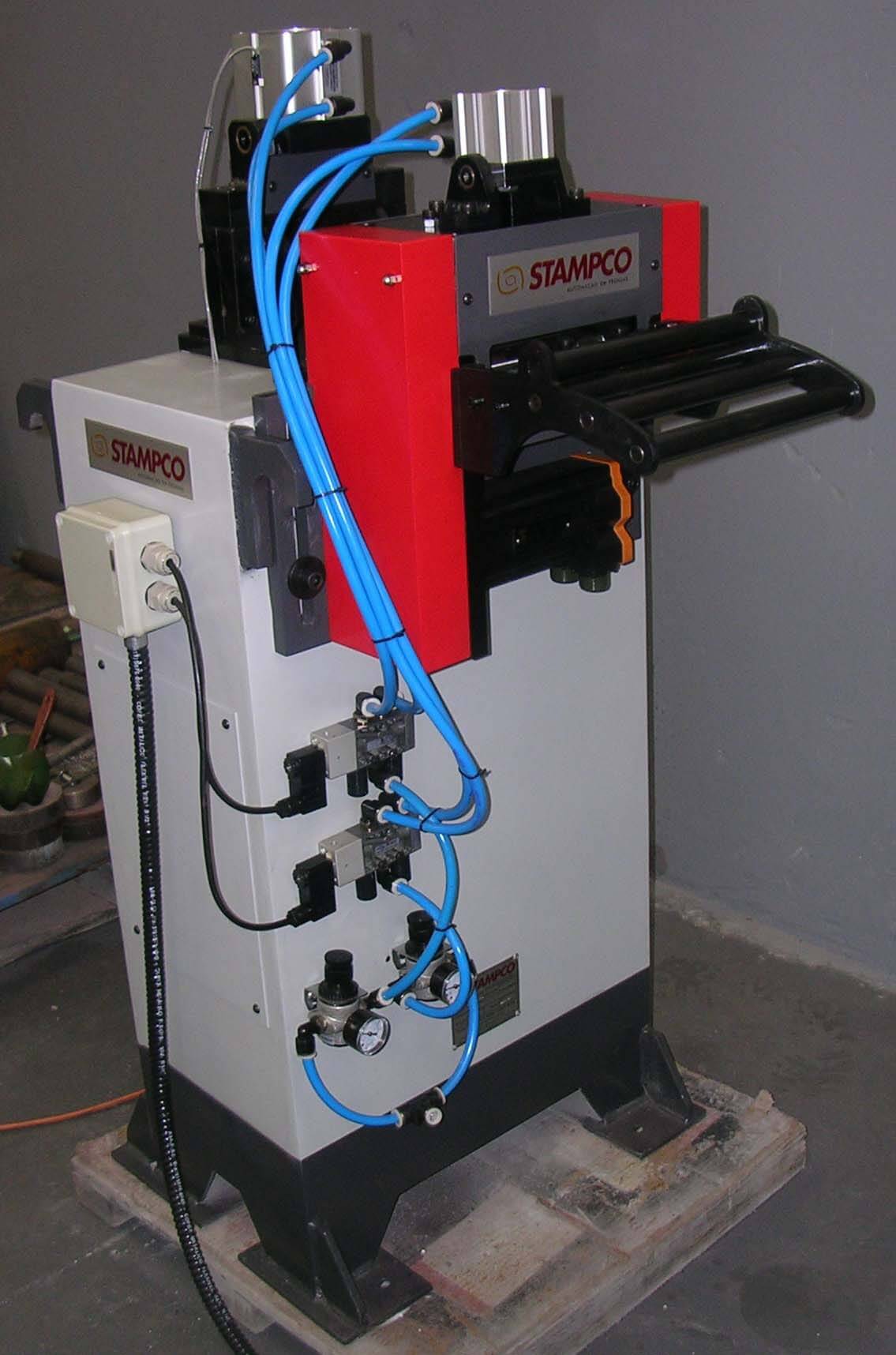

  • Alimentador Eletrônico

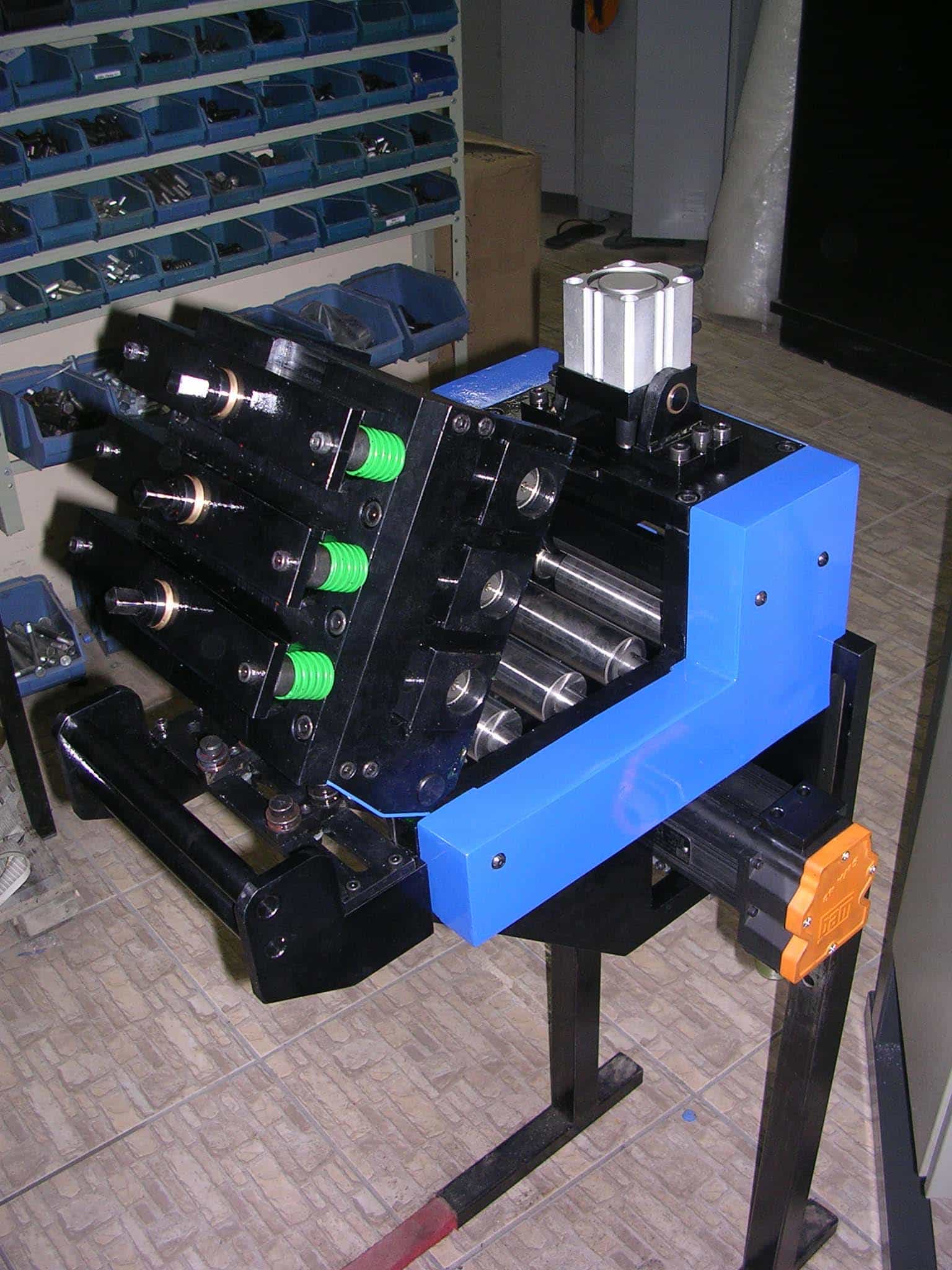

  • Alimentador Eletrônico

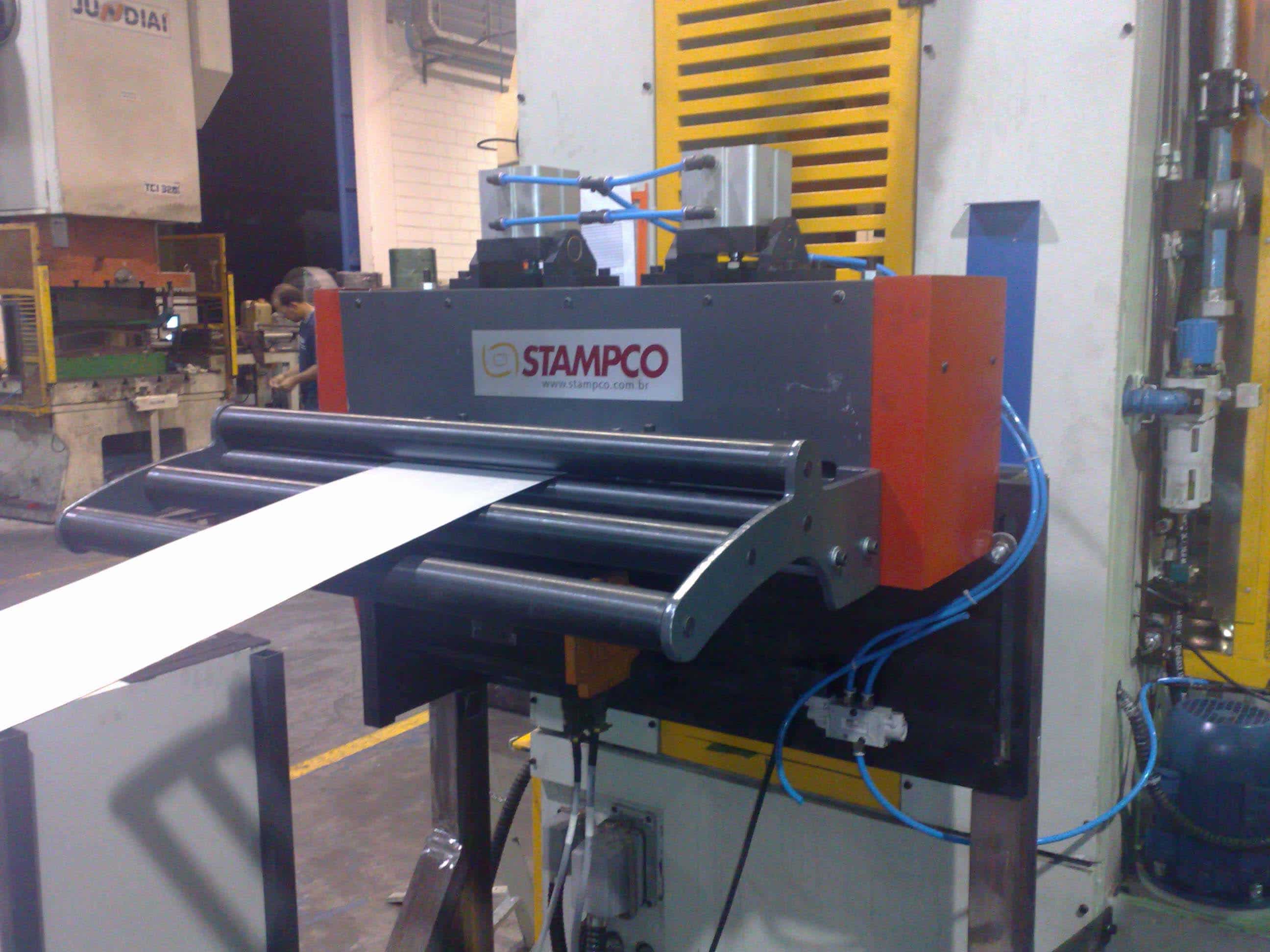

  • Alimentador Eletrônico

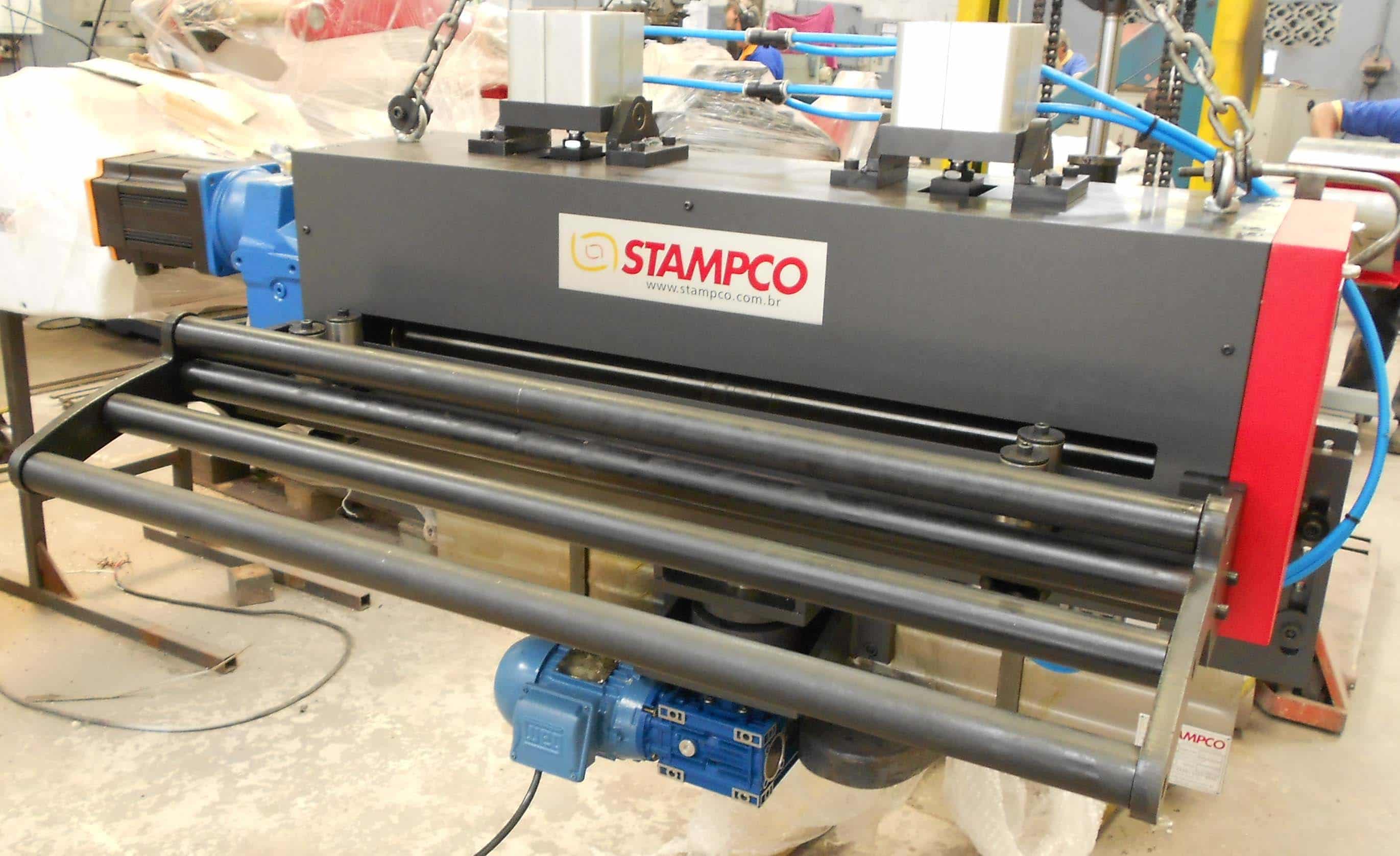

  • Alimentador Eletrônico

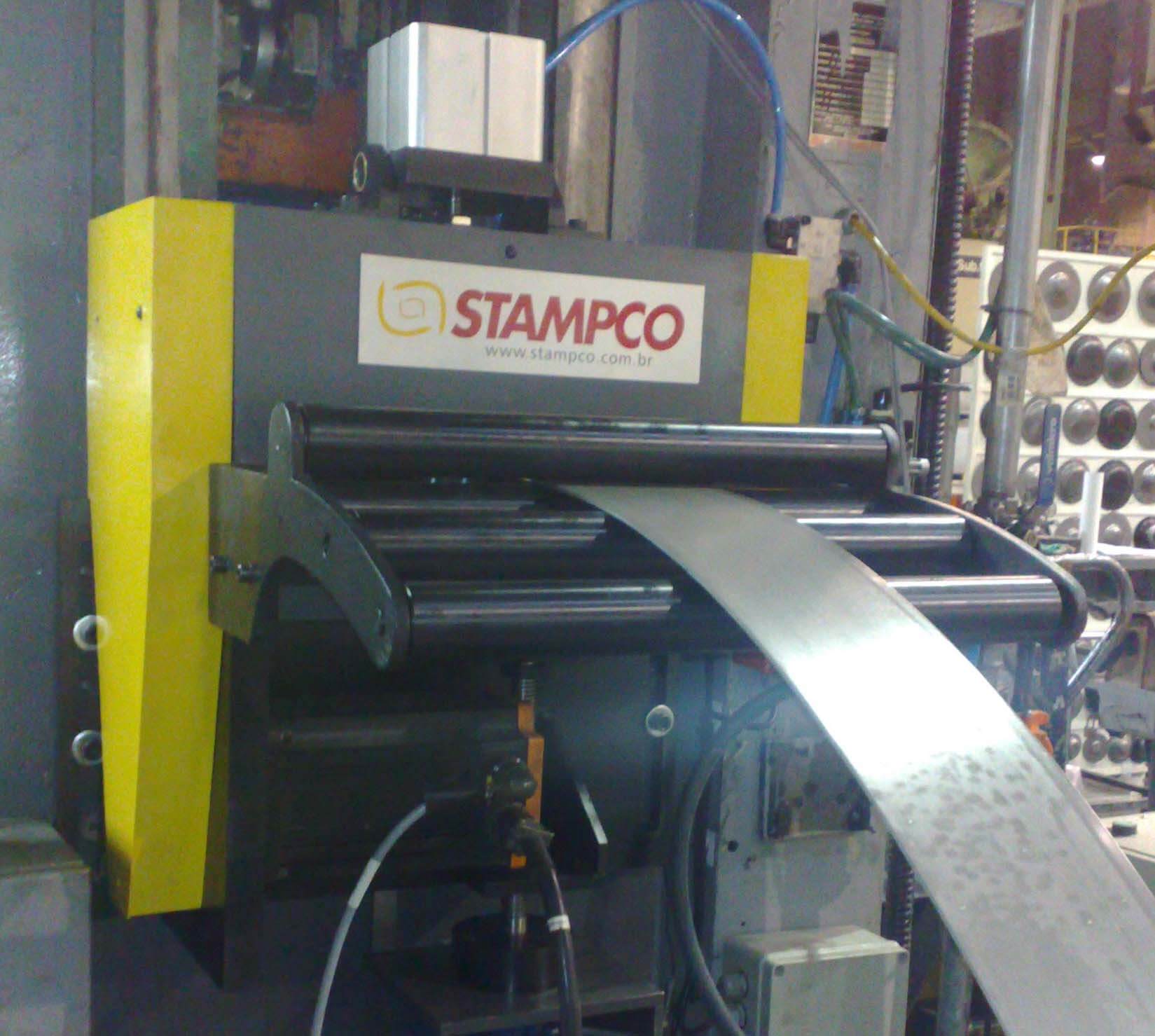

  • Alimentador Eletrônico

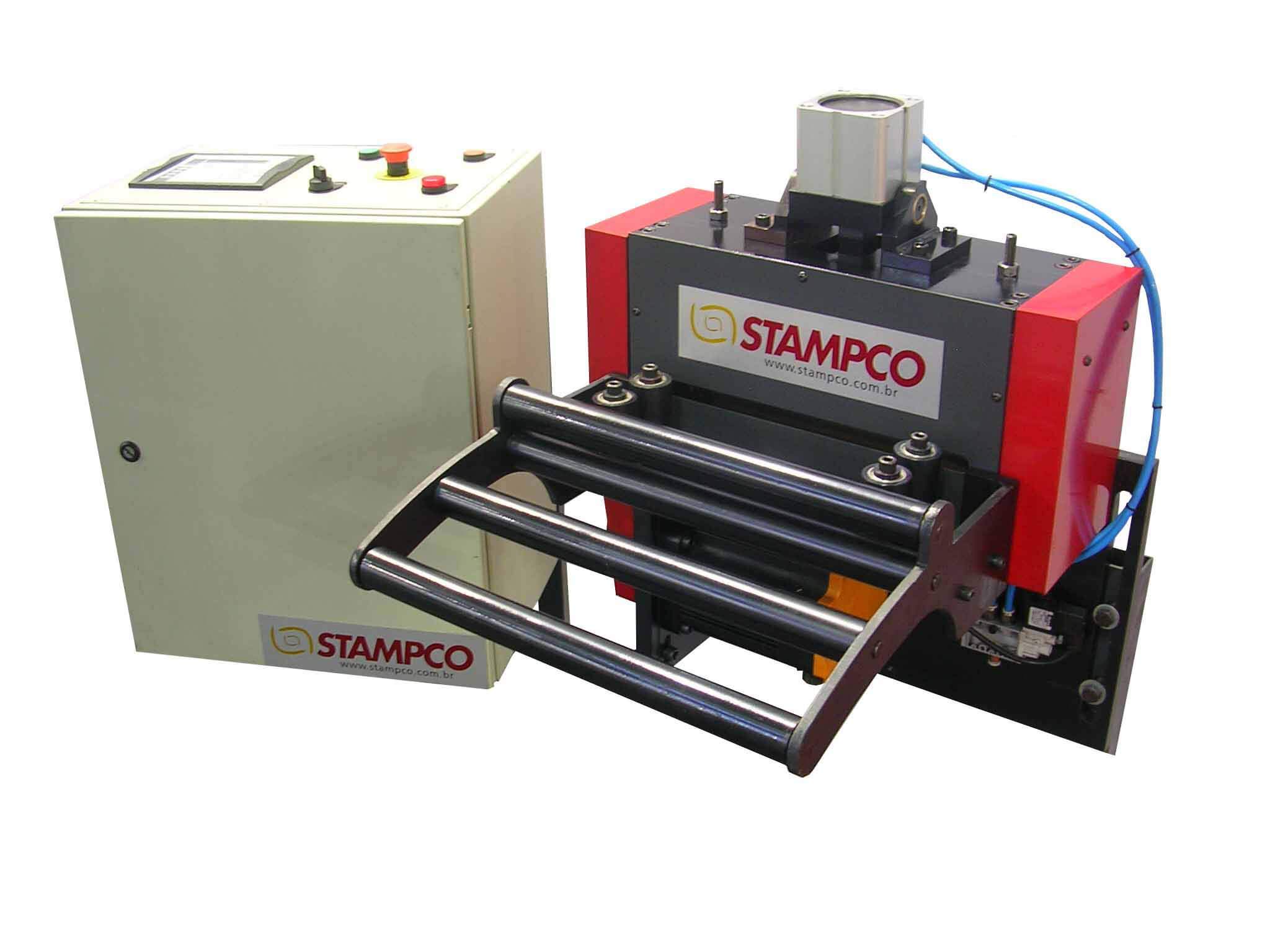

  • Alimentador Eletrônico
LARGURA (MM) SÉRIE MNR ESPESSURA (MM) SÉRIE MDR ESPESSURA (MM) SÉRIE MXR ESPESSURA (MM)
100 MNR - 1020 2,0 - - - -
150 MNR - 1520 2,0 MDR - 1535 3,5 - -
200 MNR - 2015 1,5 MDR - 2035 3,5 MXR - 2050 5,0
300 MNR - 3010 1,0 MDR - 3030 3,0 MXR - 3050 5,0
400 - - MDR - 4030 3,0 MXR - 4050 5,0
500 - - MDR - 5025 2,5 MXR - 5045 4,5
600 - - MDR - 6020 2,0 MXR - 6035 3,5
800 - - - - MXR - 8025 2,5
1.300 - - - - MXR - 13020 2,0
Nota: Modelos especiais sob consulta
