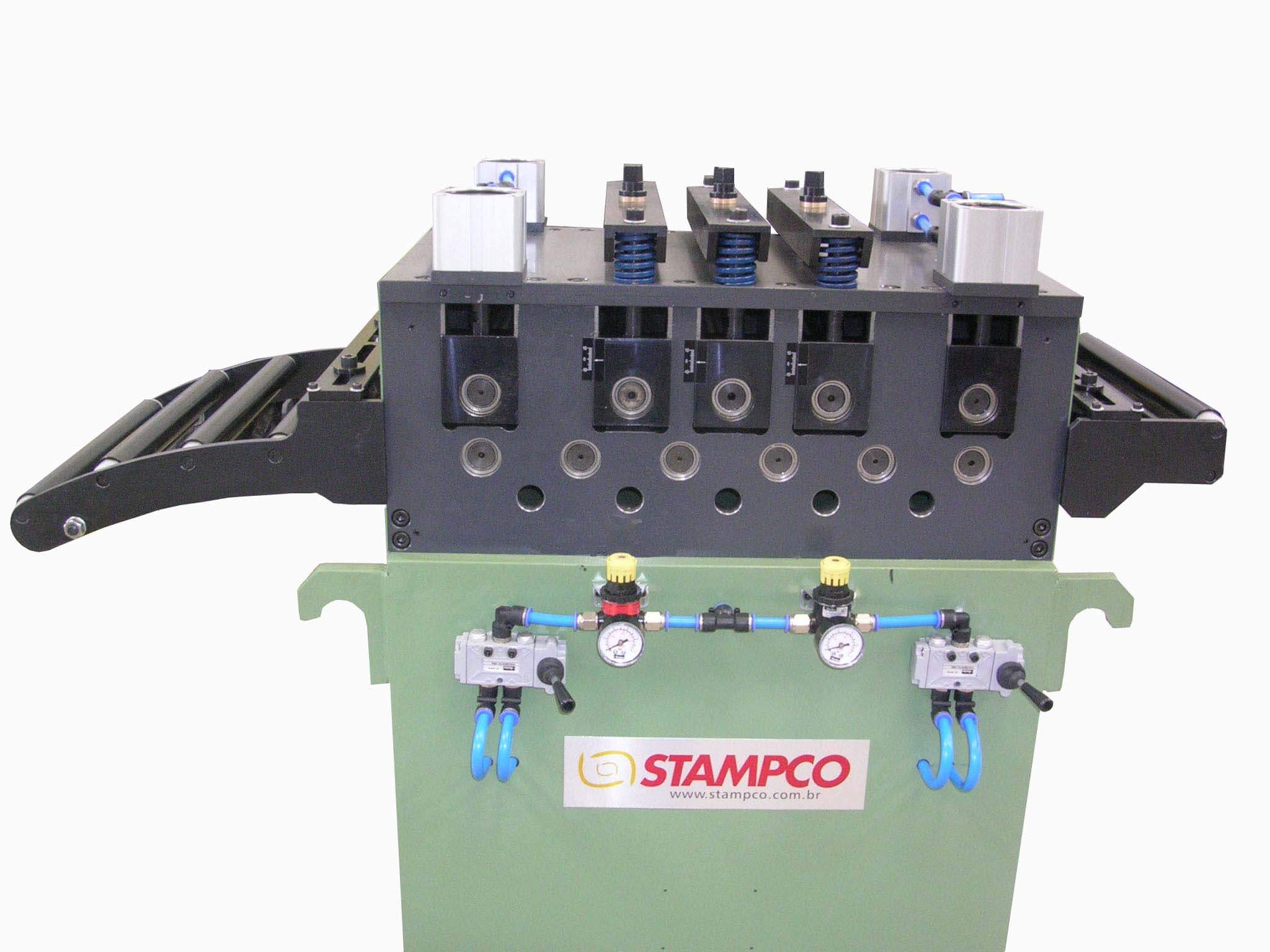

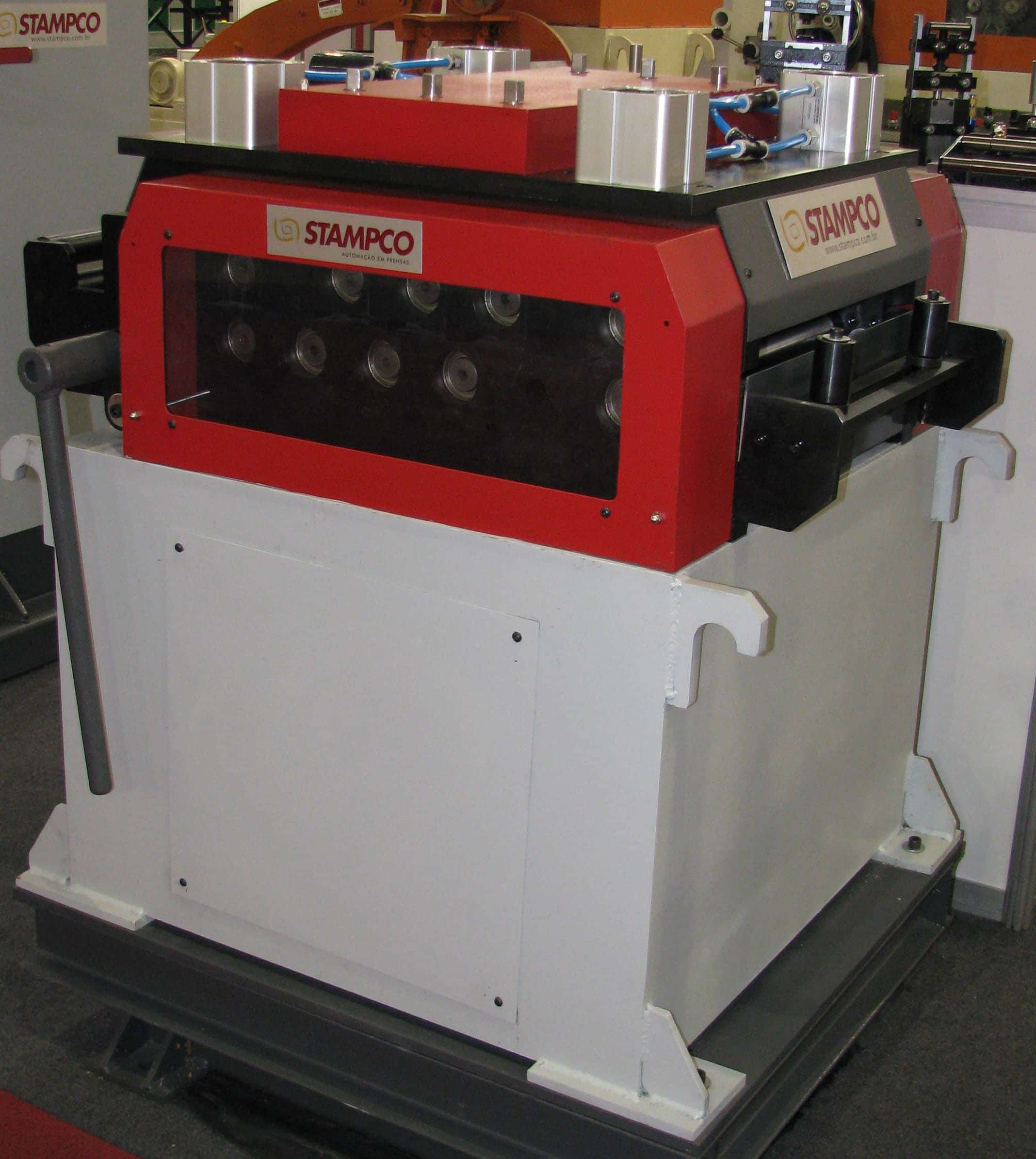

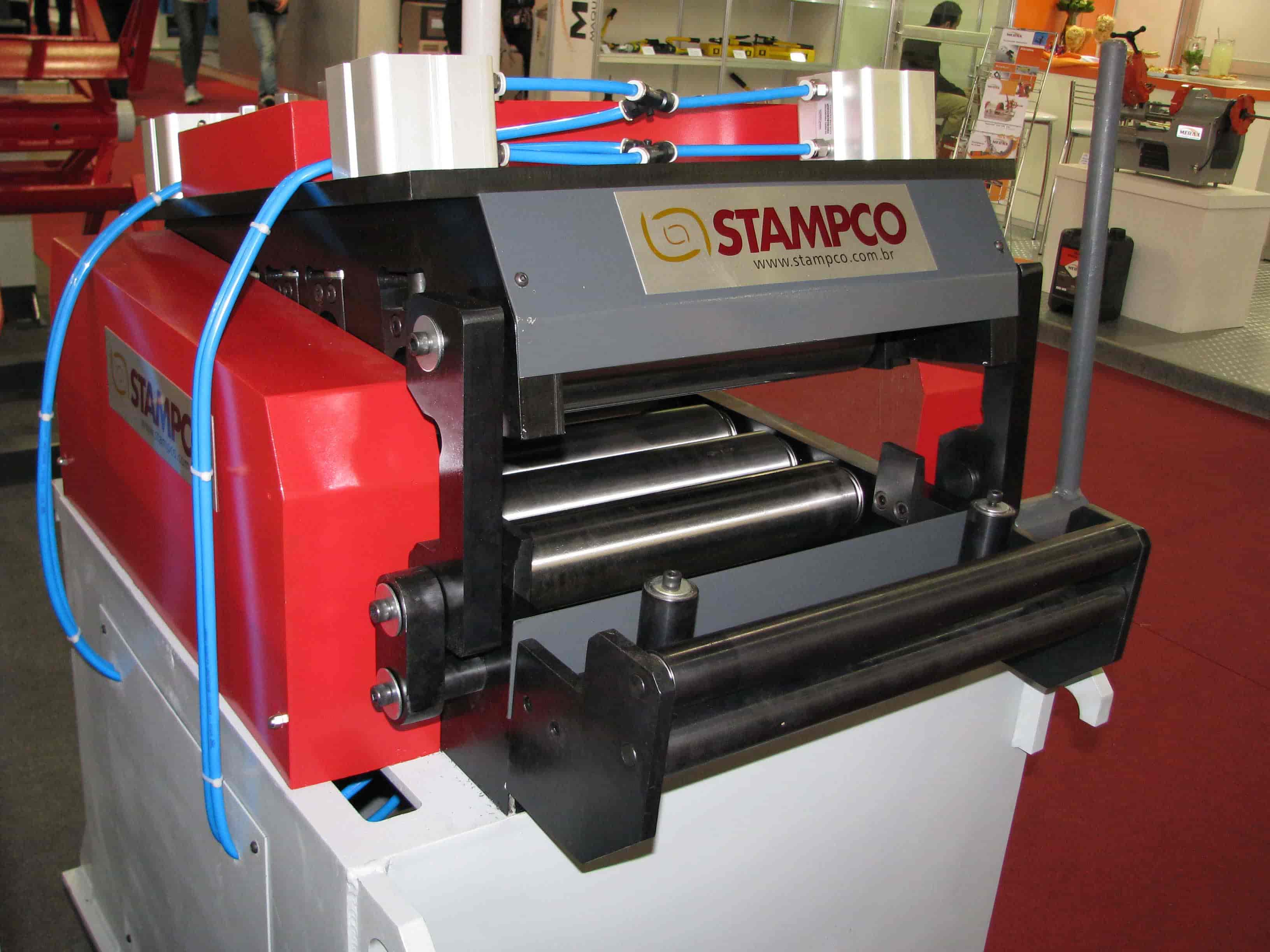

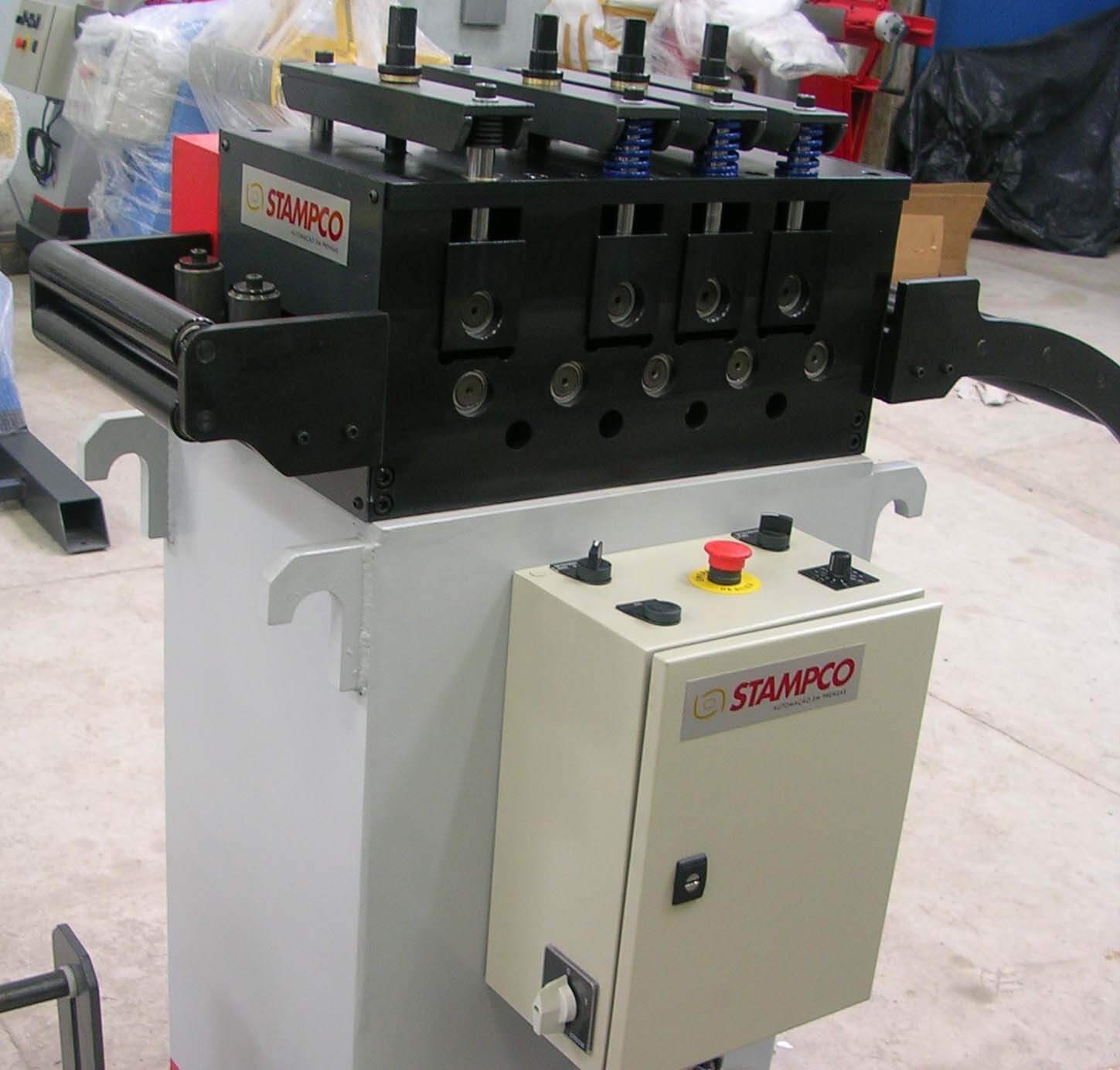

Endireitadores para Fitas
Destinados ao processamento de materiais contínuos, eliminam a curvatura do material gerada pelo seu enrolamento em forma de bobinas. Facilitam a passagem da fita pela ferramenta e garantem maior precisão dimensional da peça produzida. Podem ser fornecidos em gabinete próprio ou em montagem sobre plataforma conjugada com o desbobinador para redução de espaço ocupado.
Características Técnicas:
- Rolos puxadores para tracionamento do material - (02) dois ou (04) quatro;
- Regulagem da pressão dos rolos puxadores por mola ou pneumática;
- Número de rolos endireitadores - (05) cinco, (07) sete ou (09) nove;
- Rolos tracionadores / endireitadores em aço especial, tratados termicamente;
- Rolos tracionadores e endireitadores inferiores sincronizados por engrenagens;
- Guia fita na entrada / cesto de roletes na saída do cabeçote;
- Acionamento por motorredutor / comando por inversor de frequência;
- Sensor eletrônico para controle automático do laço (“looping”);
- Seletor para reversão do sentido de operação;
- Potenciômetro para ajuste da velocidade da operação.
| Largura (mm) | Série EFL | Espessura (mm) | Série EFM | Espessura (mm) | Série EFP | Espessura (mm) | Série EFX | Espessura (mm) |
| 150 | EFL-1520 | 2,0 | EFM-1535 | 3,5 | - | - | - | - |
| 200 | EFL-2020 | 2,0 | EFM-2035 | 3,5 | - | - | - | - |
| 300 | EFL-3015 | 1,5 | EFM-3030 | 3,0 | EFP-3050 | 5,0 | - | - |
| 400 | - | - | EFM-4030 | 3,0 | EFP-4050 | 5,0 | EFX-4065 | 6,5 |
| 500 | - | - | EFM-5025 | 2,5 | EFP-5045 | 4,5 | EFX-5060 | 6,0 |
| 600 | - | - | EFM-6020 | 2,0 | EFP-6035 | 3,5 | EFX-6050 | 5,0 |
| 800 | - | - | - | - | EFP-8025 | 2,5 | EFX-8040 | 4,0 |
| 1.000 | - | - | - | - | EFP-10025 | 2,5 | EFX-10035 | 3,5 |
| 1.300 | - | - | - | - | EFP-13020 | 2,0 | EFX-13030 | 3,0 |
| 1.500 | - | - | - | - | EFP-15015 | 1,5 | EFX-15025 | 2,5 |
| Nota: Modelos especiais sob consulta | ||||||||
*Arraste a tabela para o lado para visualizar todo conteúdo
Acessórios Opcionais:
- Abertura do cabeçote por alavanca (manual) ou hidráulica para introdução da ponta;
- Rolo pré-endireitador hidráulico (“amassador”) para preparação da ponta da fita;
- Mesa articulada para auxilio na introdução da ponta da fita;
- Controlador de laço (“looping”) por ultrasom.
